Povezivanje kontaktnog toplomera

#1 Post od Bogdanche » Sub Feb 29, 2020 12:42 am

Pozdrav drustvo

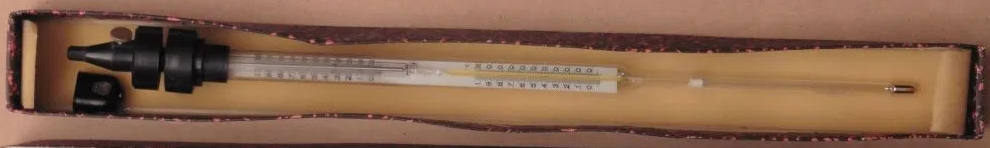

Nabavio sam vise komada zivinih kontaktnih termostata.
Slika
Nemam iskustva sa ovom spravom i ne znam kako da je aktiviram

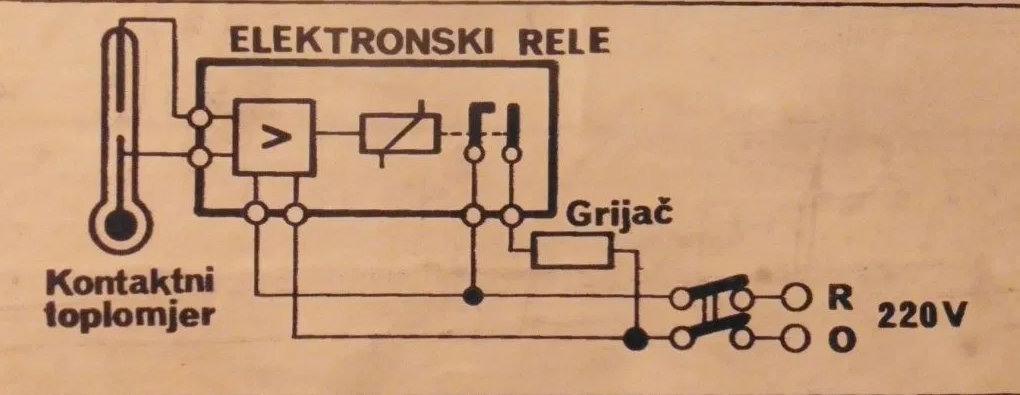

Vidim da postoji sema za povezivanje koja mi nije bas naj jasnija pa ako neko zna moze da mi pojasni
Slika

Korisnikov avatar
zokce
Početnik
Postovi: 1137
Pridružio se: Sre Okt 18, 2017 7:57 pm
Lokacija: Juzna Srbija

Re: Povezivanje kontaktnog toplomera

#2 Post od zokce » Ned Mar 01, 2020 3:23 pm

Шема је најобичнија, можда збуњује оно `електронски релеј`.
Када термометар достигне одређену температуру споји контакте, то се повеже серијски са у намотајем релеја и кад протече струја релеј се активира. Контакти релеја се споје на грејач. Ништа специјално. Једино што може бити проблематично је струја која пролази кроз намотај релеја, да ли термометар подржава толику струју.
Без старца нема ударца!

Bogdanche
Početnik
Postovi: 64
Pridružio se: Ned Feb 05, 2017 12:45 am
Lokacija: Jagodina

Re: Povezivanje kontaktnog toplomera

#3 Post od Bogdanche » Sre Mar 04, 2020 7:33 pm

Takodje uz ove termostate sam dobio i ove papire
Verovatno je to elektronika za njega
Slika
Slika
